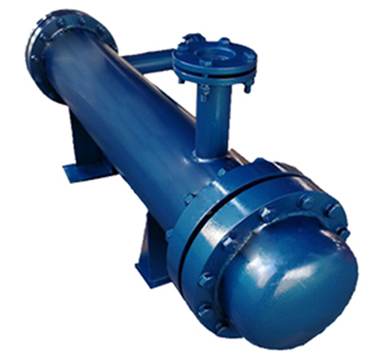

管殼式換熱器結構

管殼式換熱器由殼體、傳熱管束、管板、折流板（擋板）和管箱等部件組成。殼體多為圓筒形，內部裝有管束，管束兩端固定在管板上；進行換熱的冷熱兩種流體，一種在管內流動，稱為管程流體。

另一種在管外流動，稱為殼程流體。為提高管外流體的傳熱分系數，通常在殼體內安裝若干擋板。

擋板可提高殼程流體速度，迫使流體按規定路程多次橫向通過管束，增強流體湍流程度。

換熱管在管板上可按等邊三角形或正方形排列。等邊三角形排列較緊湊，管外流體湍動程度高，傳熱分系數大；正方形排列則管外清洗方便，適用于易結垢的流體。

管殼式換熱器的主要控制參數為加熱面積、熱水流量、換熱量、熱媒參數等。

流體每通過管束一次稱為一個管程；每通過殼體一次稱為一個殼程。

為提高管內流體速度,可在兩端管箱內設置隔板，將全部管子均分成若干組；這樣流體每次只通過部分管子，因而在管束中往返多次，這稱為多管程。

同樣，為提高管外流速，也可在殼體內安裝縱向擋板，迫使流體多次通過殼體空間，稱為多殼程。多管程與多殼程可配合應用。

管殼式換熱器設備優點

管殼式換熱器設備一般來說，管殼式換熱器制造容易，生產成本低，選材范圍廣，清洗方便，適應性強，列板式換熱器處理量大，工作可靠，且能適應高溫高壓。

換熱器我為大家講解過：螺旋板換熱器、螺旋板式換熱器、板式換熱器、列管換熱器以及套管式換熱器。
